YXYJ-6型壓漿劑材料抗分離試驗裝置,壓漿劑抗分離試驗儀
執行檢驗依據：JTG/T F50-2011《公路橋涵施工技術規範》）
标準TB/T3192-2008《鐵路後張預應力混凝土梁管道壓漿技術條件》。
1目的、适用範圍
評估漿液配合比，制造方法，漿液在鋼絞線和壓力共同作用下泌水性能,用于施工前的試澆築工藝試驗。
2 儀器設備
2.1 斜管壓漿試驗裝置
傾斜度30℃試驗支架一個，長度5米的透明管3根，内徑為80mm，兩端配有端罩，管下部為壓漿入口，上部為壓漿出口，透明管能承受至少1MPa的壓力,波紋管與地面傾角為30±2度.
2.2 高速制漿機及配套設施：容積200L,400L,800L；
2.3 儲漿桶：容積400L,800L；
2.4 壓漿機：具有可以保持恒壓功能
2.5 溫度計

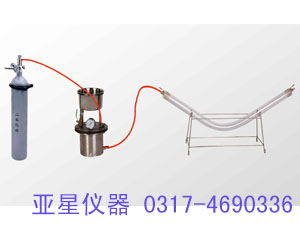

圖B-1 斜管壓漿試驗裝置示意圖
1.進漿口； 2.透明管； 3.漿液 ；4.支架； 5.缺陷； 6.出漿口。
3 試驗步驟
3.1 制漿：按規定的方法拌制好漿液，并在壓漿前測其流動度；
3.2 壓漿：采用既定的壓漿工藝從透明管底部的進漿口壓漿，直至頂部出漿口流出的漿液稠度與進漿相同，保持壓力維持一段時間并關閉底部進漿口。透明管固定在支撐上，并且不能有明顯的變形。透明管應與水平地面呈30度角。管内布置7根鋼絞線，管端安裝密封罩。
3.3 測量：壓漿後對透明管上部的空氣和水在24h之内至少應測量4次，分别在壓漿後的30min, 1h, 2h和24h。
3.4 試驗結果
肉眼查看透明傾斜管_是否存在壓漿缺陷，用遊标卡尺檢測空缺的尺寸，_至0.1mm。如發現泌水、充盈度缺陷，應分析原因，重新試驗。
本儀器：5米長的透明管3根，支架一套。鋼絞線21根
管道壓漿劑檢測儀器
1，流動度試驗儀—流動錐
2，自由泌水及24h自由膨脹試驗儀
3，毛細泌水試驗儀
4，壓力泌水率試驗儀
5，充盈度試驗儀
6，壓漿劑凝結時間測定儀
7，壓漿劑抗折抗壓強度試驗機（30Y T電腦伺服微機控制）
8，J-15L壓漿劑專用攪拌機
9，壓漿漿液自由泌水率和自由膨脹率試驗儀,
10，壓漿劑沉積率試驗儀
11，壓漿劑豎向膨脹率試驗儀
12，鋼絲間泌水率試驗儀
13，壓漿劑壓力充盈度試驗儀,
14，壓漿劑材料抗分離試驗儀
15，鋼筋鏽蝕儀
