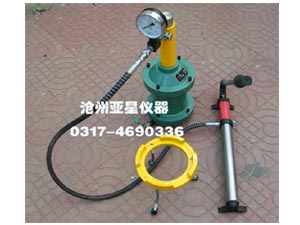

【産品名稱】SY-2型混凝土壓力泌水儀,又稱:砼壓力泌水儀,簡稱:壓力泌水儀
【産品特點】
功能:本儀器由澳门6766联合直营自行_,是由測試泵送砼在_壓力狀态下的泌水量,并進而計算泌水率比的專用儀器,具有測值準确、操作簡便、體積小、重量輕、脫模方便等優點,其各項技術指标符合_J73-92标準。
【技術參數】
壓力表_量程6Mpa
缸體活塞直徑12mm
淨重≈15kg
【儀器配置】
由液壓千斤頂、壓力表及上蓋活塞、試料筒、底座等組成。
【使用方法】
1、打開上蓋,将需要測試的砼拌合物裝入試料筒内,用搗棒由外圍向中心插搗25次,加上活塞,并将活塞的出氣孔螺絲擰下,壓下活塞至剛接觸混凝土表面,擰緊出氣孔螺絲,蓋好上蓋扳緊螺母,接好手動泵與千斤頂的快速接頭(詳見結構簡圖)
2、接順時針方向擰緊手動蹦回油閥,扳動手動泵手柄,将油壓加至30mpa(壓力表顯示值),此時活塞對砼拌合物的壓強為3.0mpa.
3、當油壓達到30Mpa時,立即打開泌水閥門,,并将泌水接入1000ml量筒内,同時開始計時,并在10秒和140秒分别讀取泌水量V1和V140、作為計算泌水率的基本數據。
4、取得數據後,按逆時針方向擰松回油閥,使系統卸壓,取下上蓋和試料筒,将試料筒安放在脫模器(随機附件)上,蓋好上蓋,擰緊兩個螺母。在按順時針方向擰緊回油閥,給千斤頂加壓至砼及活塞自動脫落,拆下上蓋和試料筒,擰松回油閥,人工壓回千斤頂活塞,一次試驗結束。
