主要技術指标：
1.貫入阻力：20KN/30KN
2.貫入深度：20米-30米
3.貫入速度：0.5-1M/MIN
4.探頭截面：10cm²、15cm²
主要特點：
整機各部件重量輕，體積小搬運方便，安裝方便，工作效率高，能配用不同直徑的探杆和探頭。

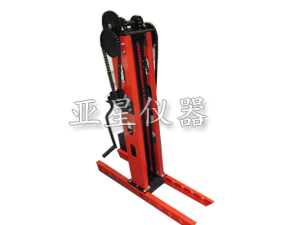

結構形式：主機（整機）、地錨、手搖式、雙橋探頭、單橋探頭。
1、 根據地質勘探的布點要求，選取好位置，先在觸探試驗點兩旁的地上擰兩個地錨，擰前用鐵鍬在錨地點挖一個V型坑，坑深25-30cm,然後将地錨豎在V 型槽内以緩慢的速度擰下，擰錨時用地錨壓鐵套在地錨杆上，将兩根加力杆分别插在地錨壓鐵兩邊，兩人或多人以推磨狀地錨緩慢旋轉擰下，兩根地錨相距約0.8m，然後将地面鏟平，鋪上兩塊木 墊闆。
2、 與底架槽鋼，用4 個M8 螺釘連接好後，安放在墊木闆上，使兩根已下好的錨位于支架兩邊，兩根槽鋼的中部，再将地錨壓鐵套在錨杆上，使底架槽鋼與壓鐵相互連接，插好 地錨銷釘，将4 個蝴蝶螺絲釘旋在地錨壓鐵的螺孔中，矩形旋入使其頂緊底架槽鋼，施壓時注意貫入支架_與地面垂直，若不垂直可将一邊螺釘繼續旋入以達到垂直的目 的，如貫入支架與地面傾斜，螺釘壓緊已無法調整，可以松開螺釘，抽動一邊墊闆（高 的一端）使墊闆下土向兩邊推去減少其高度，以_支架垂直地面。
3、 把帶有一端電纜線的探頭與已穿好探杆的電纜線相連接，用滌綸絕緣膠帶紙纏封插頭 處，以防進水受潮和增加插座的抗拉力。将_根探杆連接，連接時一手握着探頭，一手握着每節探杆，探頭不動，轉動探杆，使其連接。切勿轉動探頭，以免電纜線斷裂。
4、 将帶有探頭已穿好的電纜的探杆，放在觸探機一側，取出帶有探頭的_節探杆，将_節探杆從上面闆上對峙下面闆的圓孔中穿過， 使探頭幹在下面闆的圓孔中， 對好中心， 将_節探杆和_探杆連接。
5、将經曆觸探測力儀放在探杆旁邊，電纜線的另一端與靜力觸探測量儀接好。儀表的接線 盒調整，見靜力觸探測量儀使用說明書。儀表調整時需将探頭垂直空避免陽光直射，将U 型卡塊卡在探杆街頭上，将山形壓闆放在U 型卡塊的下面，使其兩邊槽卡主鍊條，重擊卡主探杆，轉動搖把使山形壓闆卡住的兩根鍊條上的加長銷由下向上運動，直至加長 銷帶動山形闆及探杆擡起，懸空垂直地面，讀取初讀數。
6、 儀表調整完畢準備工作_緒，_開始工作。可由4 人操作，分工是兩人專管搖把，以均勻的速度将探杆壓下，一人放取探杆接頭上的U 型卡塊和山形闆兼顧接探杆，一人記錄 測量儀表讀數。工作時将U 型卡塊卡在探杆上，再将山形闆放置在U 型卡塊上，轉動 搖把，使加長銷壓住山形闆，當加長銷壓住山形闆工作時，使探杆以每分鐘0.8-1.2m的速度向下貫入。
7、 将立柱上自行劃上10cm一檔的标尺，觀察山形闆下壓移動的位置，記錄人員每10cm記一儀表數。
8、 當一節探杆壓入底部時， 山形闆與U 型卡塊接近下面闆（探杆向下貫入時另一節探杆可根據情況在工作中雨向下貫入的探杆連接） ，這時停止搖把轉動，握搖把的手_不能 一下松開，要慢慢反方向轉動直至鍊條變形引起的彈力消除，否則會因彈力将搖把猛然 彈回而傷人。将山形闆和U 型卡塊取出，放在上面接頭上，重複上述過程中，是探杆不 斷壓入土中，直至貫入到預定觸探深度阻力儀表的_，貫入即告結束。
9、 在探頭貫入過程中，若因貫入阻力太大而将地錨稍稍拔起、機架上台，應停止貫入，是 機架下落，将地錨壓鐵上蝴蝶螺釘旋一旋，使之再次壓住低價鋼槽。下錨時先要根據表土的松軟情況，選用合适的地錨葉片，換葉片時隻需将錨杆前的錨錐頭擰下，卸下葉片 換上所需葉片，将錨錐頭重新擰緊。
10、為了消除因溫度變化對初讀數的影響，在初貫入的3-5cm内每貫入1cm須将探杆 往上稍提一下，在探頭不受力的情況下，記取初讀數。其操作方法是停止轉動搖把将山 形壓闆到U 型卡塊下面反轉搖把，将探杆往上稍提一下，記取讀數。
11、 貫入結束後即可将探杆拔起，拔起時将山形闆放在U 型卡塊下面，反轉搖把，是探杆拔起。當拔過幾根後，搖把搖起來覺得輕松時，可将搖把查到齒輪軸的軸頭上，這 樣拔杆速度可提高4 倍。
12、 探杆全部拔起，搬開觸探機架擰出地錨，一次實驗便告結束。
